В данной теме обсуждается работа MIKROTIK платформы с различными 3G, 4G, LTE, CDMA и тд. модемами.

Предистория:

Стояла задача за минимальные вменяемые деньги сделать интернет на обьекте. Практика показала что за частую не хватает 10-15 м антенного провода для монтажа внешней антенны. Долго искал решение. Выбор пал на Микротики - соотношение цена качество, функционал. Почти у всех есть порт для PoE.
На данный момент определился с моделью - RB751U-2HnD, Модем huawei ec306-2.
Полностью решение: PoE адаптер+БП от 16в до 24в - Mikrotik - модем Huawei(интертелеком+внешний IP)  внешние антенны + Герметичный бокс для улицы.
Благодаря такой конфигурации можно прокидывать до 70м линк, а антенный провод сократить до 1-2 метров.
Купил герметичный бокс производитель DKS 240ммХ200мм

[свернуть]

Решение проблем

На прошивке 5,25 модем huawei ec306-2 зависает гдето через час.
Решение: Необходимо обновить прошивку на 6.7, инструкция как обновлять будет в доп. информации.

[свернуть]

Доп. информация:

1.  Настройка соединения 3G соединения на Микротике

Скрытый текст

http://www.technotrade.com.ua/Articles/mikrotik_3g-modem_setup.php

[свернуть]

2.  Мини обзор RB751U-2HnD

Скрытый текст

http://www.3dnews.ru/639328

[свернуть]

3.  Форум энтузиастов за бугром по микротику и 3G

Скрытый текст

http://mybroadband.co.za/vb/showthread.php/400897-MikroTik-RouterBoard-and-USB-3G-Modems

[свернуть]

4. Ссылка на наш форум по переделке модема HUAWEI 306 под две внешние антенны
5. Как сделать доступ к Микротику извне, удаленный доступ из интернета.

Скрытый текст

http://ixnfo.com/nastroyka-udalennogo-dostupa-v-marshrutizatorah-mikrotik.html

[свернуть]

6. Инструкция по обновлению прошивки на Микротике

Скрытый текст

http://www.technotrade.com.ua/Articles/mikrotik_firmware_update.php

[свернуть]

7. Синхронизация времени на Микротике

Скрытый текст

http://www.technotrade.com.ua/Articles/mikrotik_time_setup.php

[свернуть]

8. Как защитить Mikrotik Routerboard от внешних вторжений

Скрытый текст

http://asp24.com.ua/blog/zashita-mikrotik-ot-vneshnih-vtorjenii/

[свернуть]

9. Как перенаправлять порты в Mikrotik RouteBoard

Скрытый текст

http://asp24.com.ua/blog/kak-perenapravlyatj-porty-v-mikrotik/
Видео: https://www.youtube.com/watch?v=hhopnm6_D6A

[свернуть]

10. Использование MikroTik с сервисом No-IP

Скрытый текст

http://www.technotrade.com.ua/Articles/mikrotik_and_no-ip_setup_2012-05-28.php

[свернуть]

11. MikroTik и 4G (Вариант подключения  Huawei EC5321u-1) Добавлено 26.10.14

Скрытый текст

http://xn--h1aafbgonr.xn--p1ai/document/statii/mikrotik_i_4g/

[свернуть]

12. Как сохранить конфигурацию Добавлено 27.10.14

Скрытый текст

http://www.technotrade.com.ua/Articles/beckup_config_mikrotik.php

[свернуть]

[свернуть]

РЕКОМЕНДАЦИИ:

1. Вместо клея использовать всепогодный силикон.
2. В коробку для монтажа сделать посадочные места из ПВХ и их прикрутить и просиликонить.
добавлено 07.05.14
3. Не используйте сильно жёсткую витую пару - а то будут проблемы при подключении витой пары к МИКРОТИКУ.

[свернуть]

Список железа на базе где есть USB

RB751U-2HnD

http://routerboard.com/RB751U-2HnD

[свернуть]

RB411U

http://routerboard.com/RB411U

[свернуть]

RB951Ui-2HnD

http://routerboard.com/RB951Ui-2HnD

[свернуть]

Отдельная тема  -  RB951-2n [MOD] USB

Наш Список поддерживаемых модемов

Сборки и инсталляции, монтаж

Скрытый текст

Инсталляция
Сборка
Инсталляция
Инсталляция
Инсталляция

[свернуть]

Готовые конфигурации для MIKROTIK

CDMA Intertelecom с услугой 3G TURBO

Конфигурация точно работает с модемом huawei ec306-2

[свернуть]

ВНИМАНИЕ
На территории Украины
Ни в коем случае не включайте WIFI модуль для вещания интернета,  если железка установлена вне стен дома, те вы ее вынесли на улицу на крышу. Будут проблемы с законом, а точнее УКРчастотНАДЗОРОМ.

Если кто-то хочет что-то добавить в шапку тему - Пишите в ЛС.

[Vitalik]

Haier ce81b

[Mamontoza]

3G интернет в зоне слабого приема

Презентация с MUM 2013 RU

P. S.:


ссылка на всю инфу с  конференции MUM 2013 RU

http://wiki.mikrotik.com/wiki/MUM_2013_RU

[свернуть]

[independent]

3G интернет в зоне слабого приема

Презентация с MUM 2013 RU

P. S.:


ссылка на всю инфу с  конференции MUM 2013 RU

http://wiki.mikrotik.com/wiki/MUM_2013_RU

[свернуть]

А кто этого еще из читателей  этой ветки не знал?

[Николай]

А кто этого еще из читателей  этой ветки не знал?

Я

[independent]

А кто этого еще из читателей  этой ветки не знал?

Я

По рукам

[ШУРИК]

А кто этого еще из читателей  этой ветки не знал?

Я.А як побачив ціну, зразу забув

[Mamontoza]

Пару видео не мои
Язык Английский.

Собрал микротик с внутренним 3G модемом

<a href="" target="_blank" class="aeva_link bbc_link new_win"></a>

[свернуть]

Язык Английский.

Mikrotik и Samsung Galaxy S2

<a href="" target="_blank" class="aeva_link bbc_link new_win"></a>

[свернуть]

[saleks]

на вибори інтер робив звязку Mikrotik-411 + Huawei 306 в одному корпусі

[VicNes]

Как поведет себя RB 951Ui-2HnD c передатчиком Wi-Fi включенным на максимальную мощность в гермобоксе при температуре +40 в тени.
Имеется ввиду не вылетит от перегрева?

[Mamontoza]

Вероятность есть. Надо туда радиатор по больше поставить и гермобокс побольше, желательно металлический.

[Mamontoza]

Мои первые видео  - сборка 3G комплектов.

(Часть 1.0) Сборка 3G комплекта на базе MIKROTIK и модема Huawei EC 306-2

<a href="" target="_blank" class="aeva_link bbc_link new_win"></a>

[свернуть]

(Часть 1.1) Сборка 3G комплекта на базе MIKROTIK и модема Huawei EC 306-2

<a href="" target="_blank" class="aeva_link bbc_link new_win"></a>

[свернуть]

Во время сьемки чуть микрот не просверлил.

Интересный момент. Герметичный кабельный ввод  PG9 и  PG7 должны иметь уплотнительное колечко, те резинку. Будьте внимательны когда покупаете. Я купил несколько штук, а на двух нету - теперь придется проклеивать их.
Жду адекватную критику.

Мне еще нужно собрать 5 таких комплектов. Ждите продолжение.

[Mamontoza]

Уже на финишной прямой по сборке. Использовал ПВХ для подложки. Уже установил микротики. Протянул кабло для антенны 2-3 метра.
Сейчас каждый комплект тестируется на дуракоустойчивость

Делал фотки во время сборки

[свернуть]

[Mamontoza]

(Часть 2.0)Сборка 3G комплекта на базе MIKROTIK и модема Huawei EC 306-2

<a href="" target="_blank" class="aeva_link bbc_link new_win"></a>

[свернуть]

В видео рассказано и показано как я настраиваю микротики после сборки.
Будет еще одно видео как я это все монтирую на обьект. Но думаю что это будет не скоро.
Готов ответить на вопросы.

[Mamontoza]

Был я на двух установках. Обе установки в Ивано-Франковской обл. Ехать в одну сторону 800 км по таким прекрасным дорогам.

фото дорог

[свернуть]

Погода была дурацкая. Сначала пасмурно и дождь, немного солнца и опять дождь.
Устанавливал я свои комплекты.
Сам комплект состоит из:
1. Микротик
2. Модем HUAWEI EC306-2 переделанный под один хвост.
3. Антенна RNET 17 Децыбел
4. Витая пара 40м.
Населенный пункт, в котором установлен комплект, накрывает несколько БС, а точнее 4 штуки. Но волею судеб настроился на самую дальнюю. Если верить операторам интера - расстояние от БС до комплекта 21.5 км.

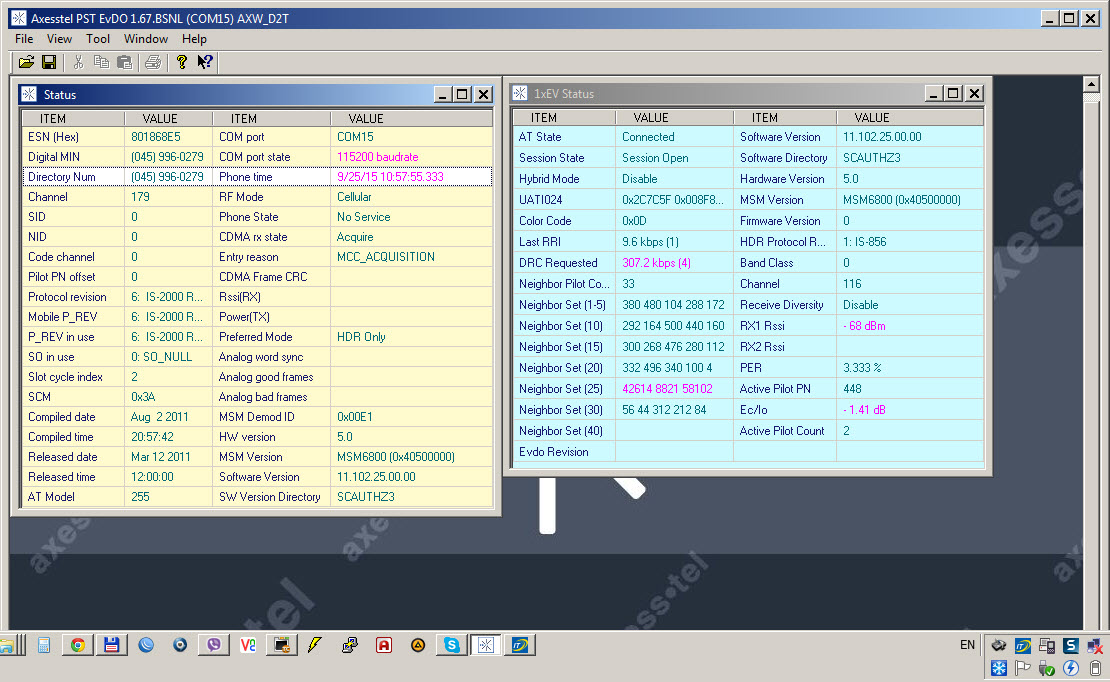

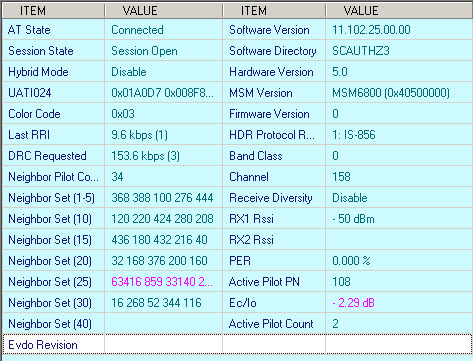

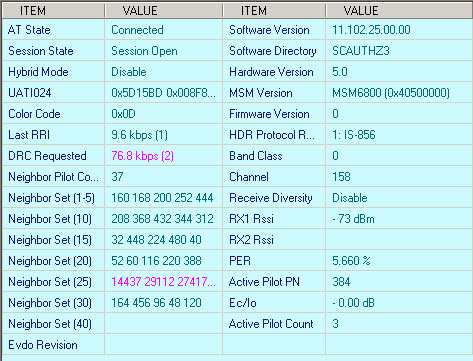

Показания Axesstel PST

[свернуть]

Почему настроился именно на эту БС. Одна БС была недоступна - мешала стена. Две БС были видны и по сигналу неплохо проходили но много было шумов изза того что рядом проходила ЛЭП высоковольтная. Не было ни скорости,  ни стабильности соединения.
Немного про монтаж:

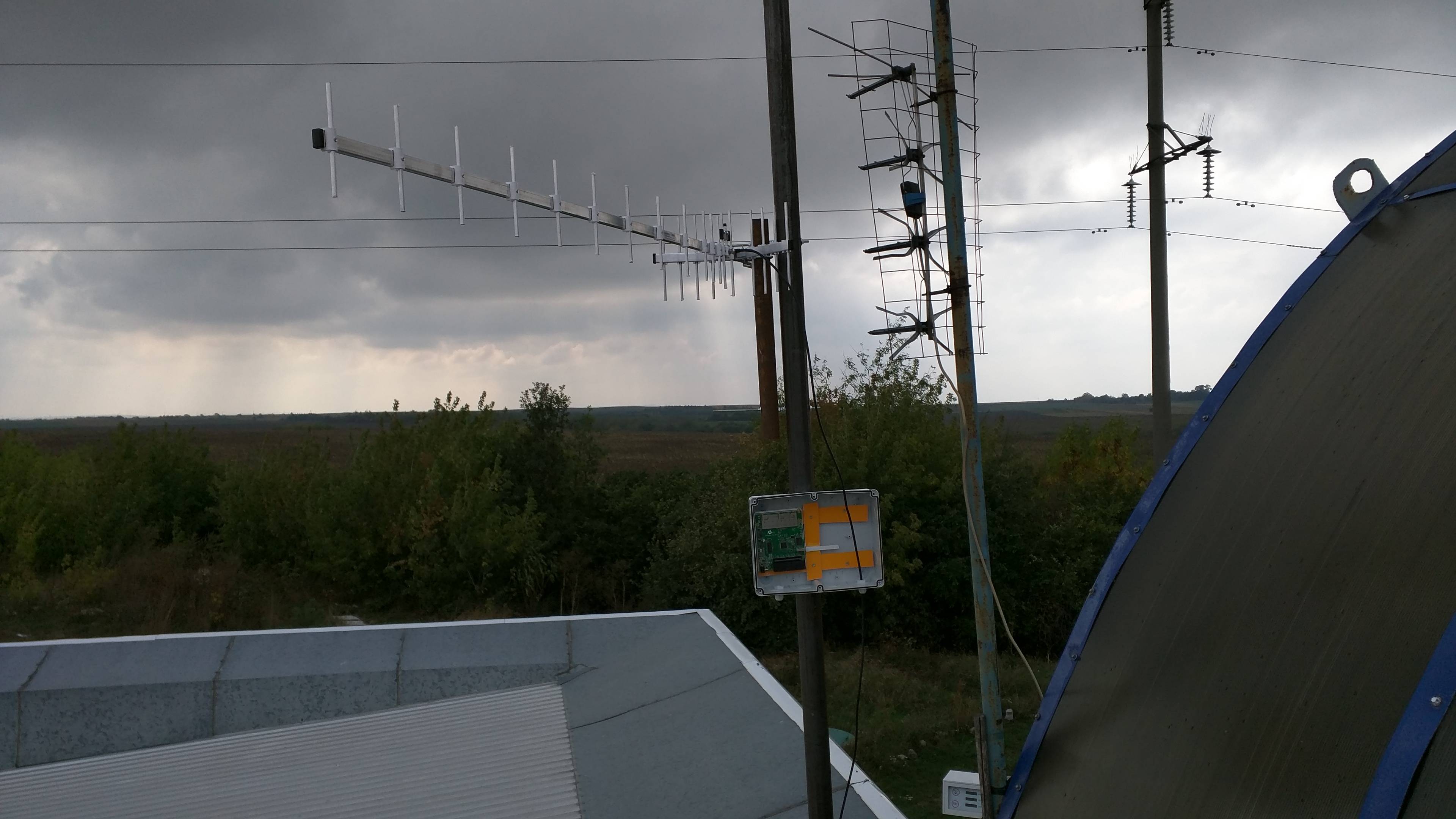

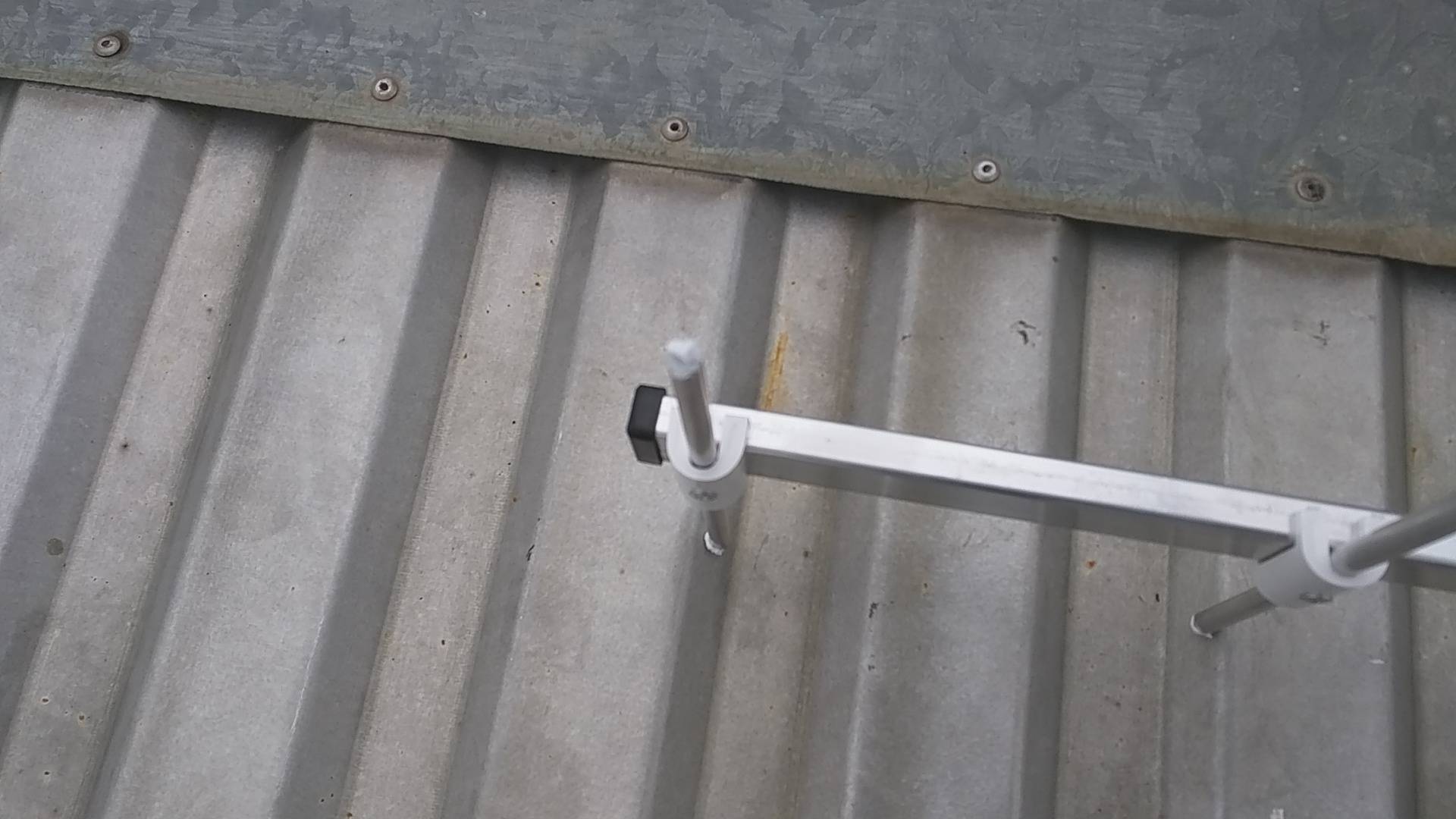

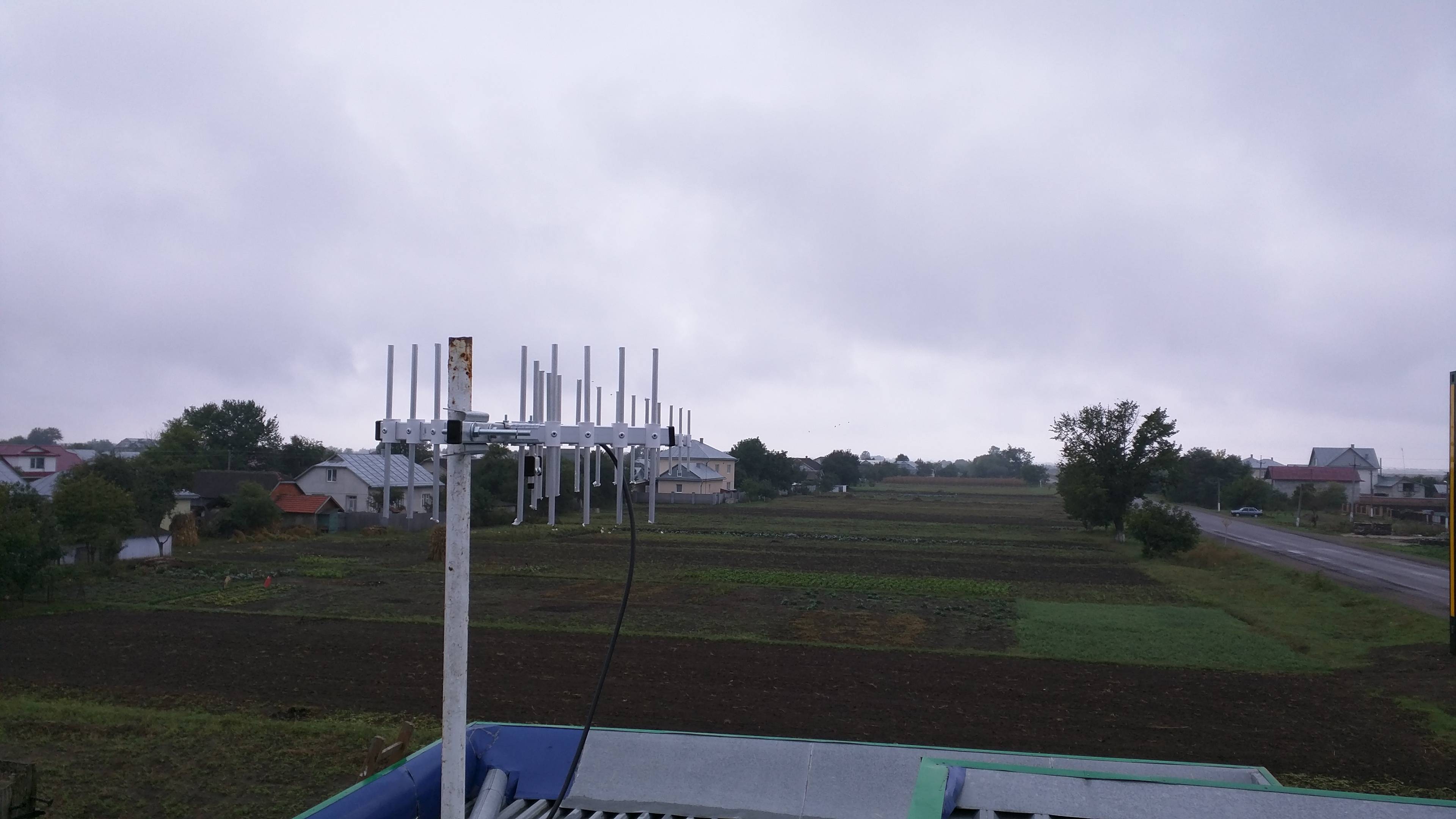

Для того чтоб не одевать пластиковые заглушечки на антенну, решил ее проселиконить ее полости. Также на месте соединения кабеля с антенной через F-разьем я это все за изолировал термоусадкой с клеем внутри.

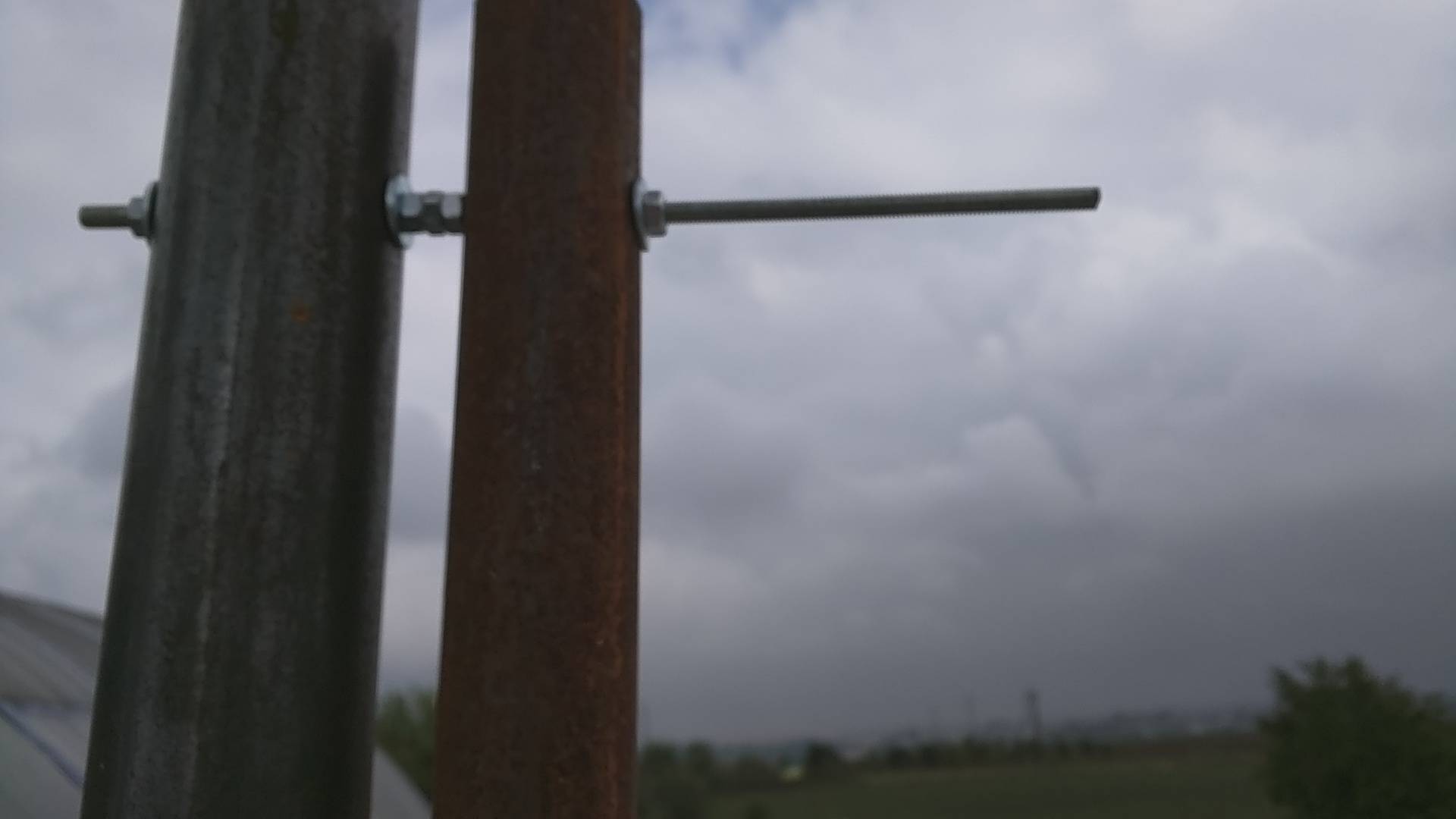

Еще был прикол. Мне поставили мачту на которую я антенну врядли повесил пришлось делать приспособу. Взял кусок трубы поменьше и прикрепил ее к мачте и на нее уже повесил антенну.

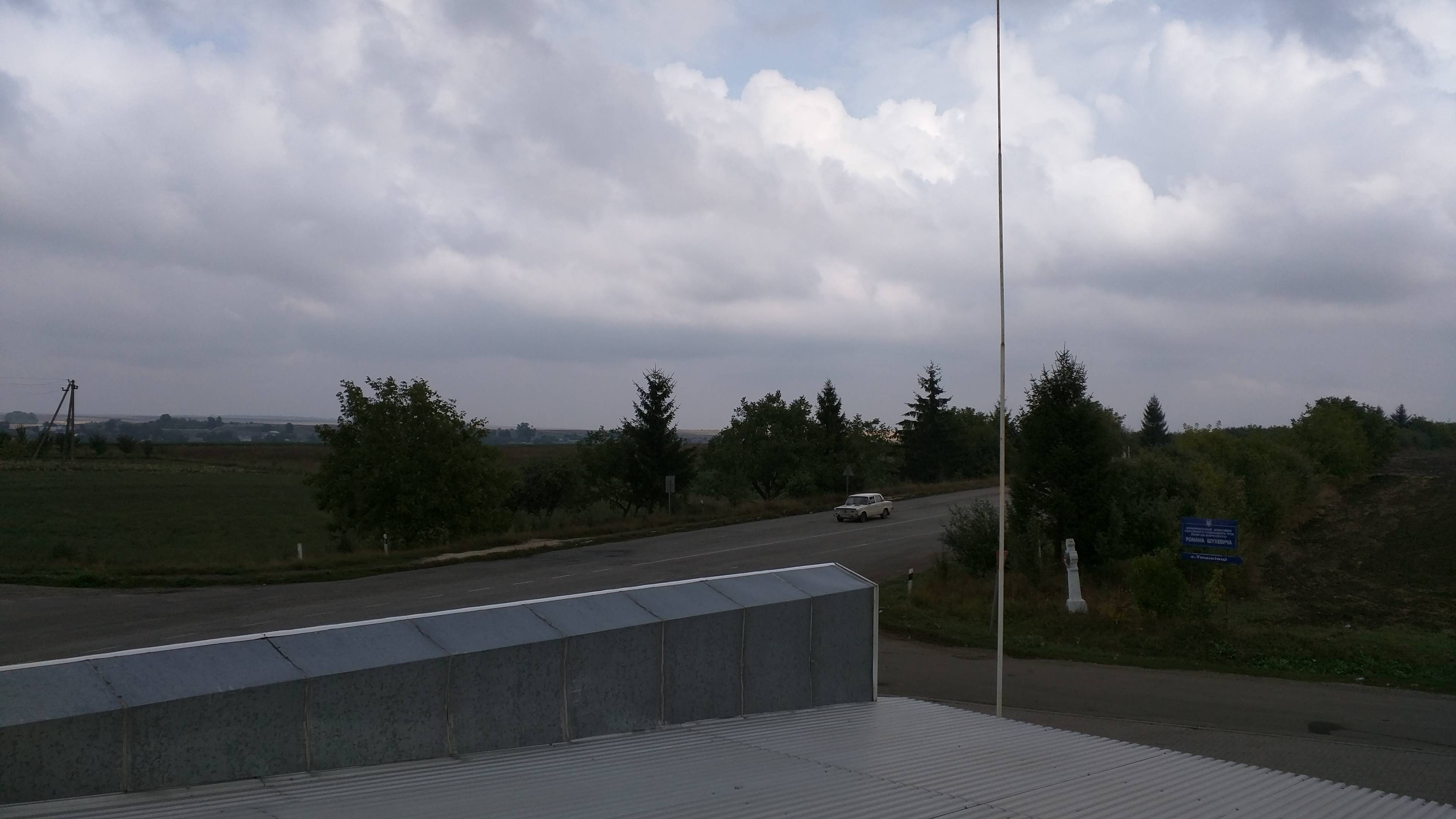

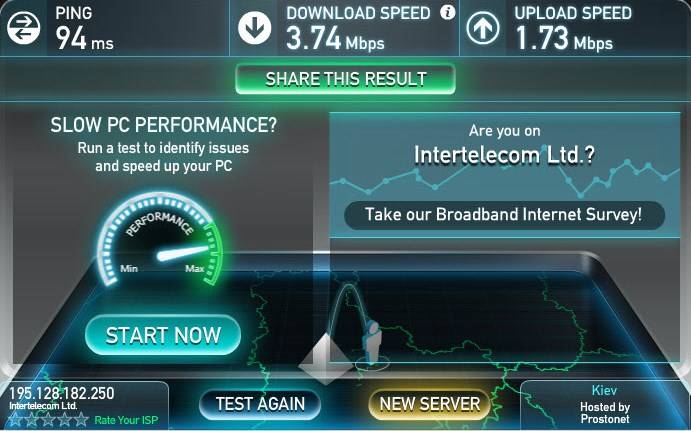

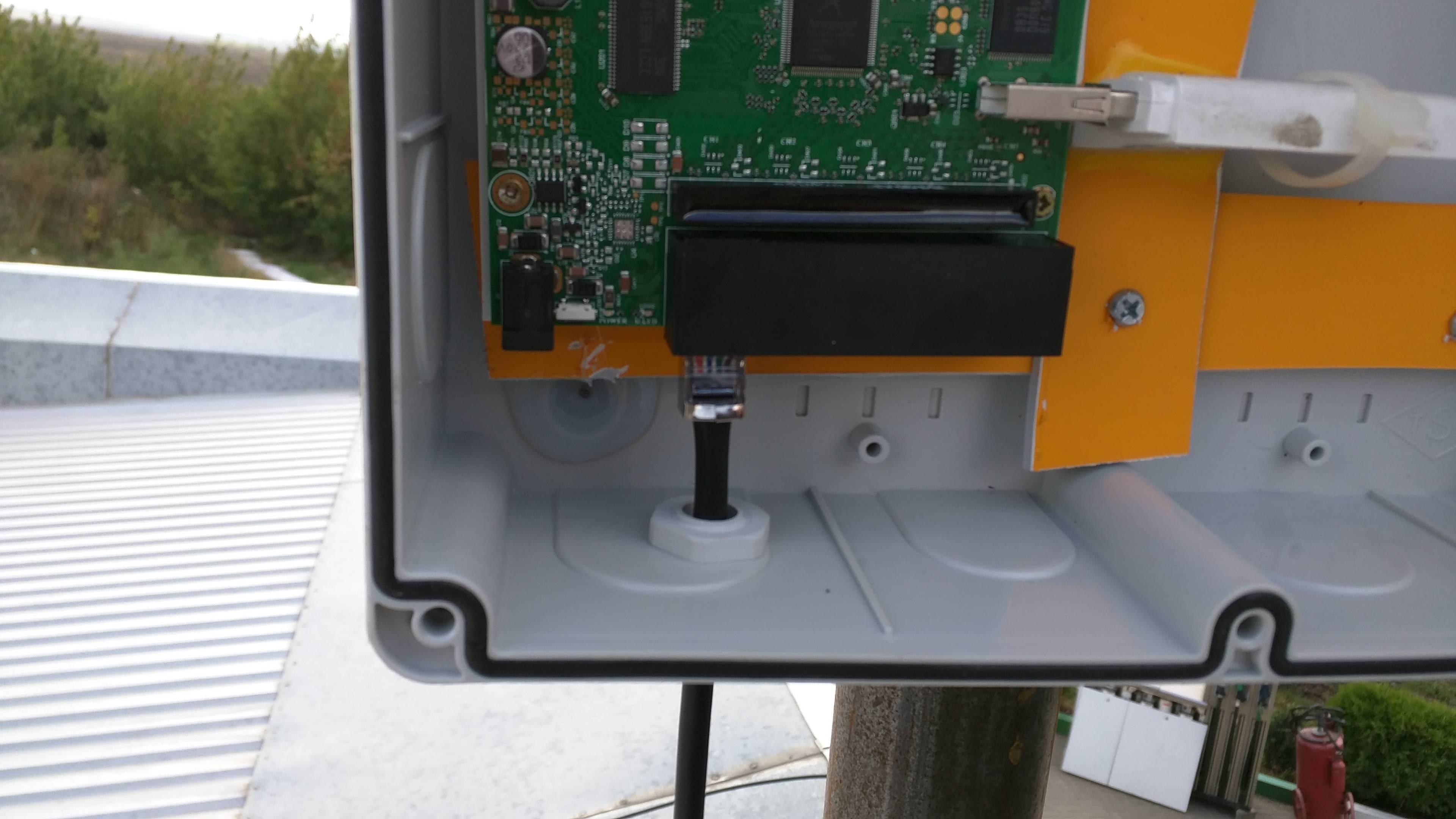

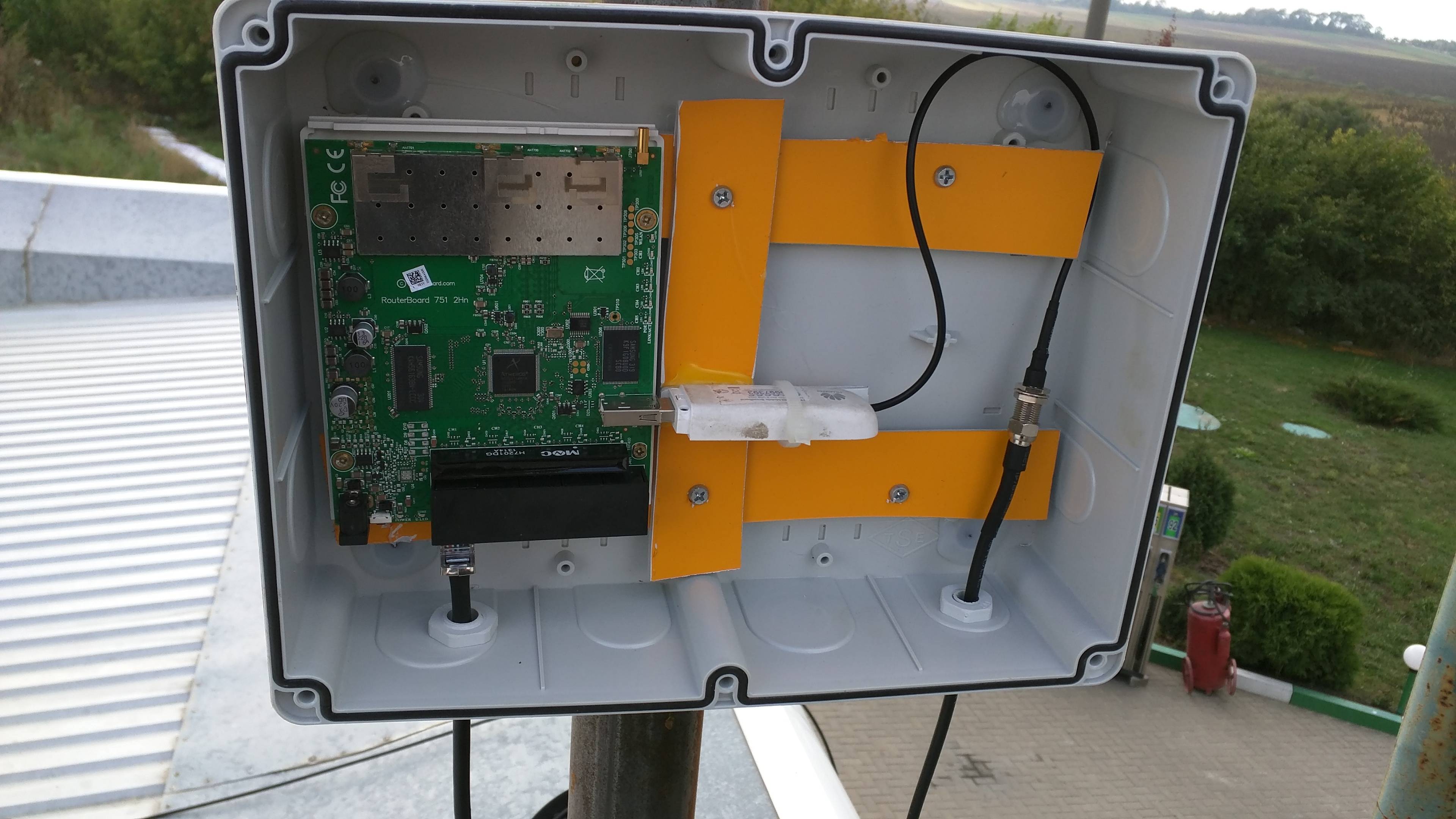

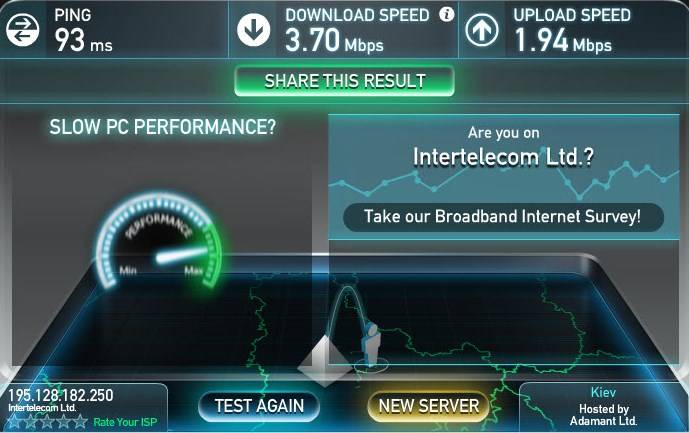

Фото и скриншоты

[свернуть]

Также снимал видео на шуруповерт  сильно монтажом не занимался, и оператор с меня плохой, так что как есть.

Видео (Часть 3.0)Установка 3G комплекта на базе MIKROTIK и модема Huawei EC 306-2

<a href="" target="_blank" class="aeva_link bbc_link new_win"></a>

[свернуть]

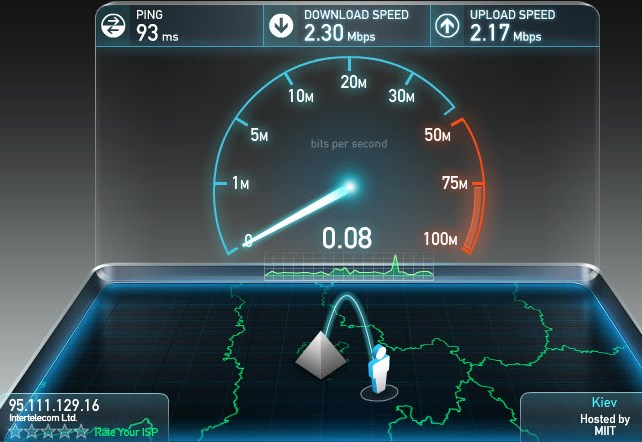

Чего добился установкой:
1. Стабильный прийом сигнала.
2. Стабильный и более ровный пинг.
3. Практически отсутствует обрывы связи с интернетом, пропадает когда максимальную загрузку даёшь на канал.
Критика приветствуется.

[Mamontoza]

Немного о второй установке. Найти нормальную БС тоже было сложно. Также думаю что Axesstel PST немного еще чтото своего сочинял.

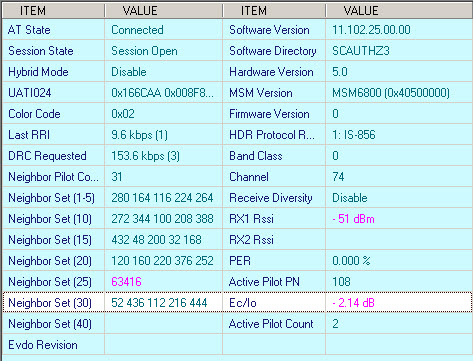

Вот что он показывал

[свернуть]

Но как говорится "Если долго мучится что нибудь получится"
Получилось настроить антенну - так что она нормально цепляется к двум БС. Модем сам решает когда и куда ему цеплятся.

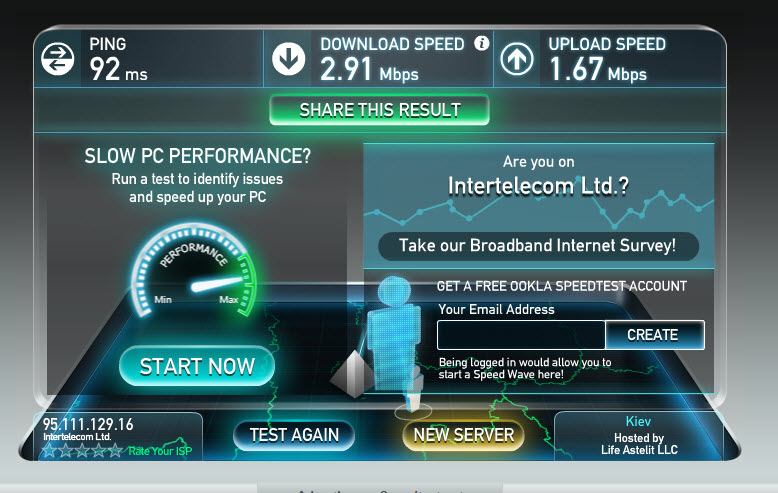

Что это дало:
1. Две разные БС  почти с одинаковыми приемом, но скорости разные. Одна БС получается 3/2, вторая 2/2.
2. Стабильный и более ровный пинг.
3. Практически отсутствует обрывы связи с интернетом, пропадает когда максимальную загрузку даёшь на канал.

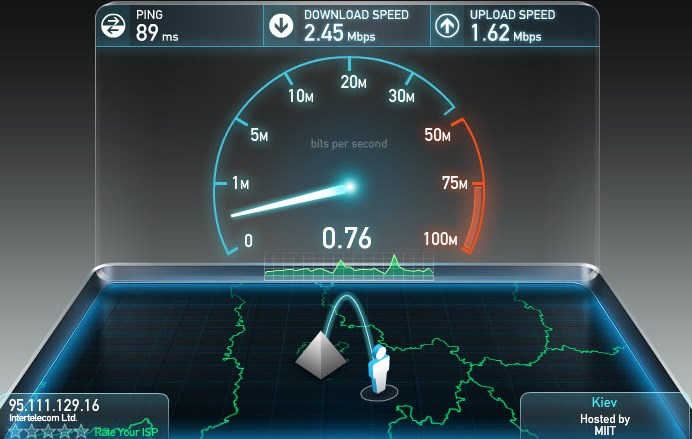

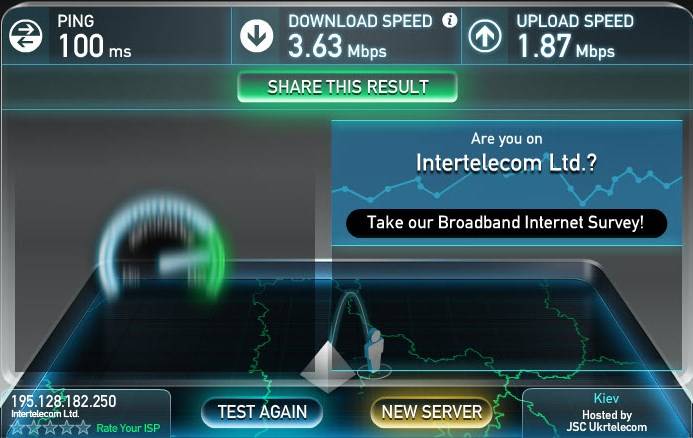

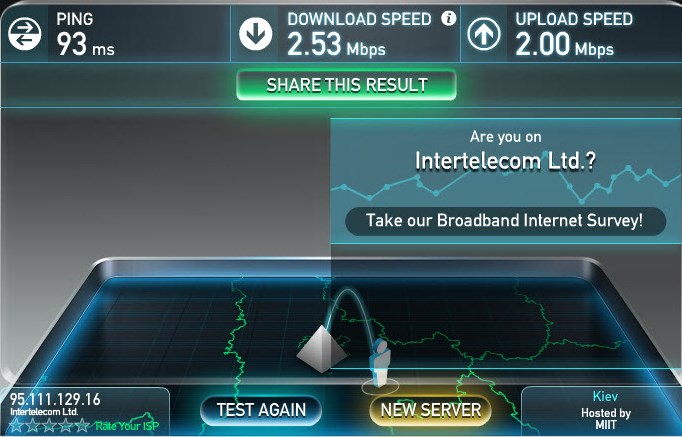

Фото и скриншоты

[свернуть]

Критика приветствуется.
